转载:『ROSE 拆解』无治WZ5005 数控可调电源 入手拆解小试。

作者:编辑 LuPing 浏览: 发表时间:2021-03-19 10:35:48 来源:转载

本文转自网友论坛帖子,帖子链接:http://www.mydigit.cn/forum.php?mod=viewthread&tid=210346   作者 snowrose2000


最近单位比较忙,连续一个月没休息过。。。到手几天了才有空发帖包装盒比较简单。不仔细看,还以为在电子市场买了个工包零件呢。。。

盒子里面的保护还是很到位的。




一个电源面板,一个wifi小板,外加一条电源线。

线材还是比较柔软的。看插头做工也还不错。

夹子比较厚实,手感也不错。

面板尺寸120mmX70mm 还是比较小巧的。

开关上的图标有点奇葩。。。应该是电源的图标中间加了Z字的logo。

背面基本全裸。

关机的时候,电源按钮呈呼吸灯状态。

不过这个呼吸灯不太线性,能明显感觉到亮度的阶梯变化。

开机状态。

液晶屏为1.8寸。虽然分辨率不高,但是可视角度很好。

按下编码开关会弹出设置菜单。

除了主屏数字界面,还可以选择曲线图。

曲线图模式还可以调节分辨率。

按方向键还可以切换到 AH WH 时间 输入电压界面。

四个方向键长按可以调取快捷输出。
可以设置好几个常用的电压,然后通过方向键快速调取。

电压,电流等设置相对来说有点麻烦。
需要先按下右侧的VSET,然后通过左右方向键来选位,然后转动编码开关来调节。。。
这个过程需要一段时间来适应。。。
感觉直接用VSET 来选位,编码开关调节比较方便。
先来试个0.5V。

1V。

3.3V。

4.2V。

5V。

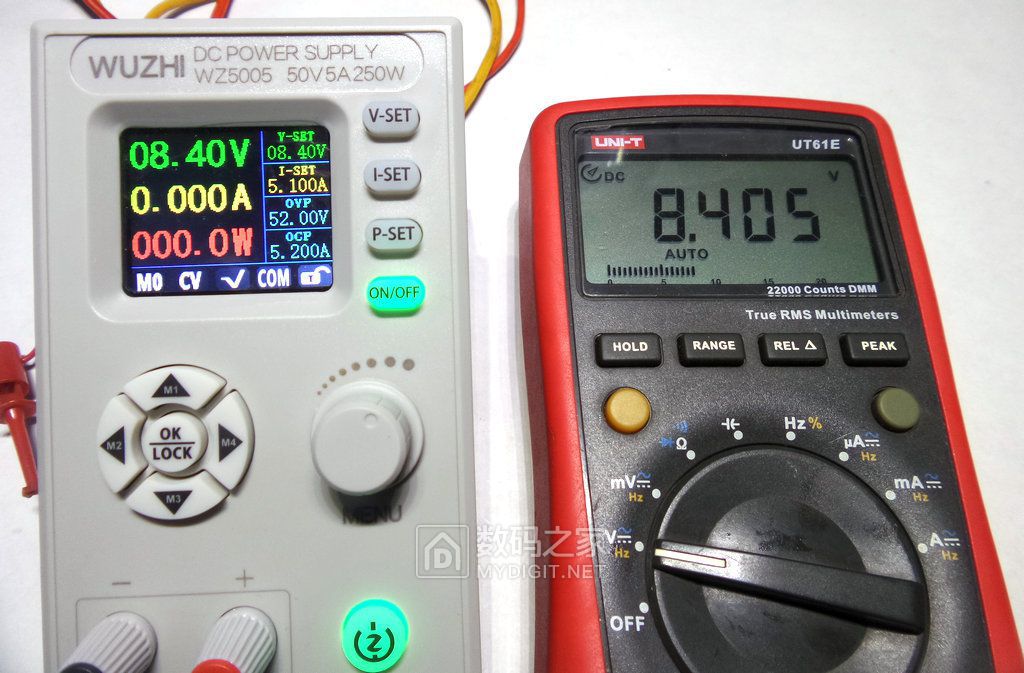

8.4V。

9V。

12V。

输出电压还算可以的。
电流设置个10mA试试。

50mA。

100mA。

500mA。

1A。

2.5A。

5.1A。

这个精度对于日常DIY,维修,测试啥的完全够用了。


把WIFI模块插上试试APP上都能干啥。

插入wifi模块后的样子。

菜单里需要把接口从COM,改成wifi。

然后手机下载,安装APP。
不过包装盒上的两个二维码都无法下载。最后还是通过百度云下载的。。。

软件体积很小,只有2.4M 。
而且装好后也没有烦人的乱七八糟的权限。
只有一个存储和位置权限,这点值得表扬!
软件界面如下。

电源重新开机会进入配网界面。

配网成功后点上面的连接就可以同步了。

基本设置都可以在APP上完成。电压,电流什么的,直接输入数字按回车就好。

还可以生成表格。
